用Arcgis制作漂亮的降雨分布图

技术文档 admin 3680次浏览 已收录 7个评论
[隐藏]

前言

本文系原创,转载请在文章开头注明出处。
最近新装了Arcgis Pro1.3,(在这里下载:https://www.ixxin.cn/software.html),界面有点小清新,跟ArcMap还有有一定操作逻辑上的差别的,正好学习一下使用,教大家制作一个将于分布图。获取使用Pro 1.3试用教程在这里。https://www.ixxin.cn/2017/01/09/free60daysarcpro/

步骤

  • 创建工程
  • 新建底图
  • 依次点击插入—–新建地图—–新建底图。

  • 插入降雨点数据
  • 1、降雨数据可以是.txt或者excel格式。比如我的是文本文件,但必须包含以下几点内容,一个是降雨量(废话),二是经纬度(十进度制),或者投影坐标系的米,本文使用的是经纬度,数据从国家气象数据网下载的,下载前提是必须实名认证,且需要审核。

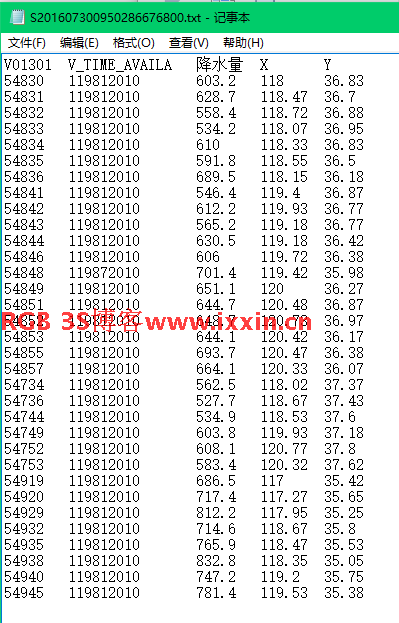

    降雨数据
    2、依次点击地图—–添加数据—–XY事件数据(值得开心的一件事就是Pro开放了必须添加连接文件的方式)。
    正确选择,X与Y字段,坐标必须是地理坐标系的一种,一般为WGS84.
    错误的选择投影坐标系会导致坐标显示不正确。
    错误
    错误
    正确应该是:
    正确
    3、加载矢量数据,本次采用家乡潍坊矢量数据。
    潍坊矢量
    4、插值
    本次使用的是克里金插值。工具位于分析—–工具—–apatial analyst 工具—–插值分析

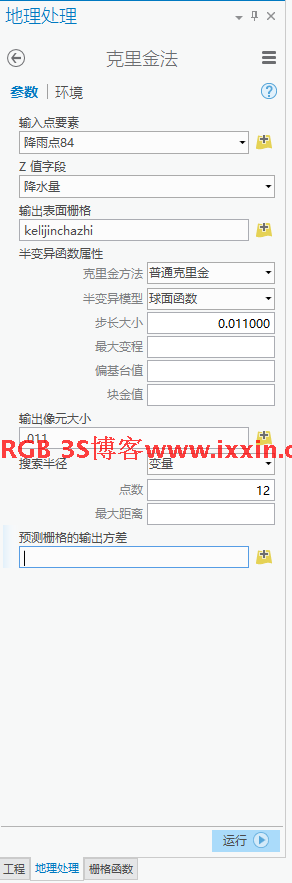

    克里金插值
    设置一下环境变量:
    主要是设置掩膜为潍坊矢量,范围同样设置为潍坊矢量,如图:

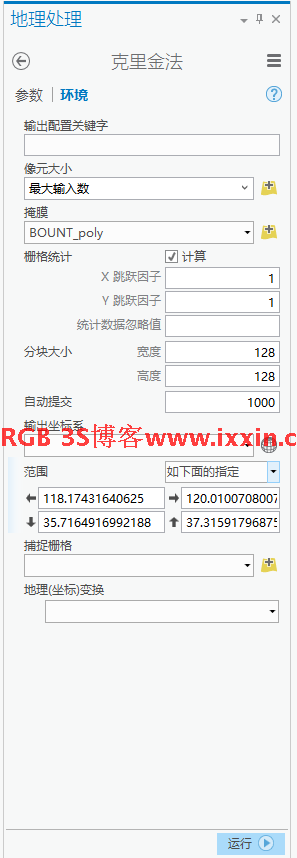

    环境变量
    5、插值结果
    插值结果
    不设置环境变量的结果:

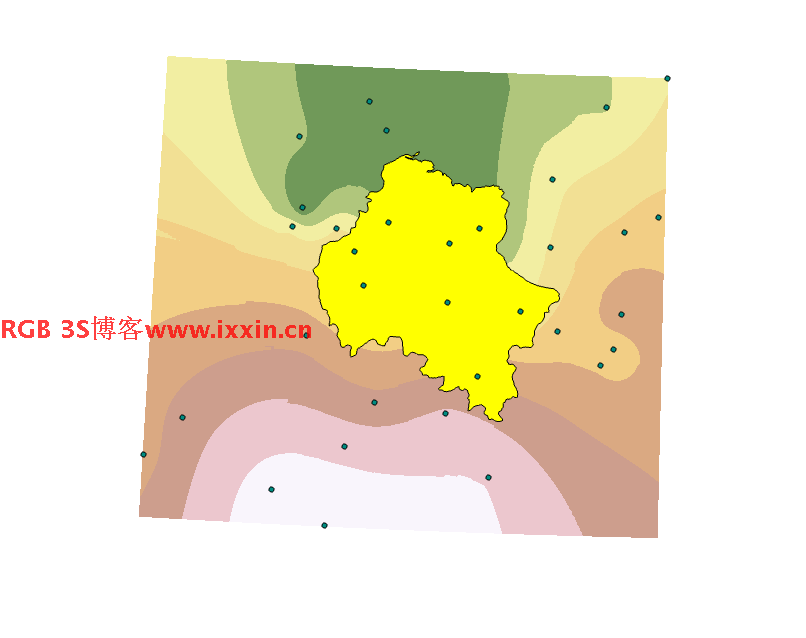

    不设置环境变量结果
    6、重新设置符号系统
    右键栅格,选择符号系统,可用离散,可用拉伸,如图;
    符号系统

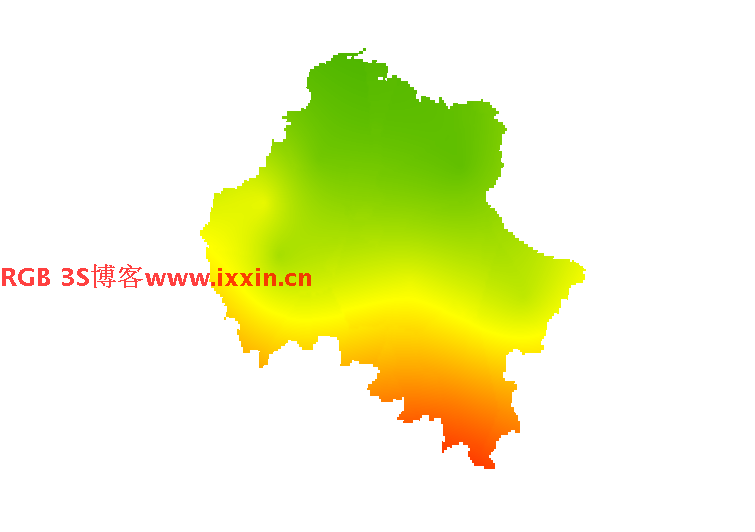

    结果
    结果
    7、添加等值线
    使用等值线工具,工具位于分析—–工具—–3D分析—–表面——等值线
    进行如下设置:
    等值线
    右键栅格数据,选择标注属性,进行如下设置,双击圈中部分即可:
    标注
    8、结果图

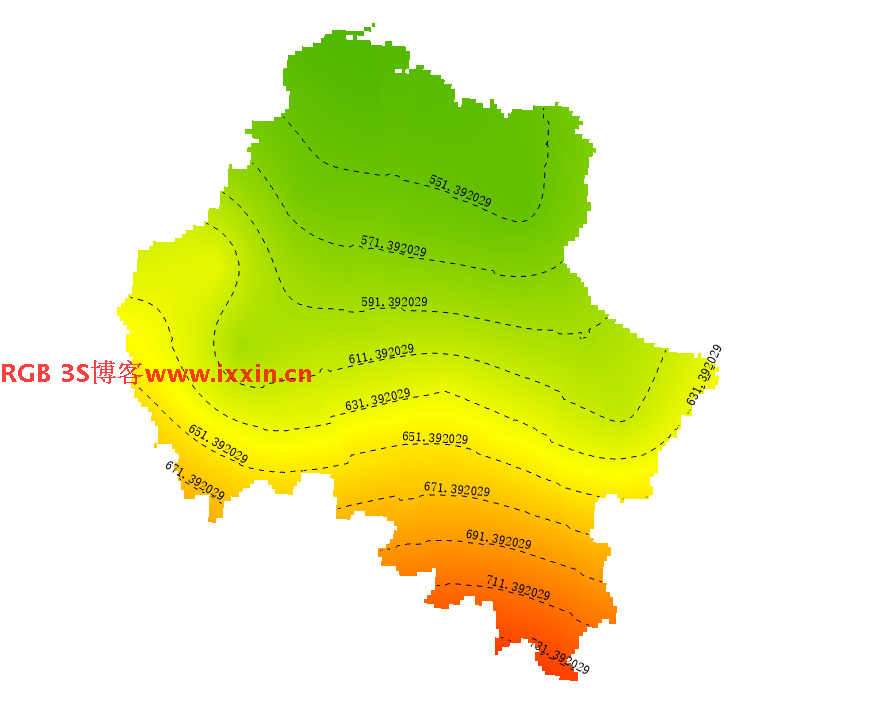

    结果图
    9、专题图
    要吃饭了,专题图制作下期再说。

  • 大功告成
  • 后语

    操作简单,大家不喜勿喷,喜欢的请点赞,或直接打赏。
