高分四号卫星通过XML文件打开并读取元数据

技术文档 admin 2773次浏览 已收录 5个评论
[隐藏]

2017.3月底更新

经验证,2017年数据XML文件中的定标参数不正确,所以需要等待国际资源卫星应用中心给定标参数,另外插一句,ENVI原生可以打开高分-1数据,用的是2013年的定标参数,建议使用插件,从而使用最新的定标参数。

前言

本文系本人原创,转载请征得博主同意,并在文章开头注明出处。
我们知道,国产卫星L1的产品是提供tiff文件的,但是如果直接打开tiff是无法读取元数据信息的,包括rpc参数,坐标系统,gain与offset,波长,带宽等等参数,所以说也就无法进行正射校正,辐射定标,以及大气校正的,不用怕,ENVI中国已经发布ENVI的一个插件,用来打开国产卫星数据,其中就包括GF-4。

步骤

安装插件

下载地址:http://pan.baidu.com/s/1mijro8o
然后直接open as有个中国卫星支持,然后选择GF-4,在选择xml文件就可以了。
详细使用说明:http://blog.sina.com.cn/s/blog_764b1e9d0102xjbj.html

打开影像

当我们打开16年的影像,发现没问题:
2016

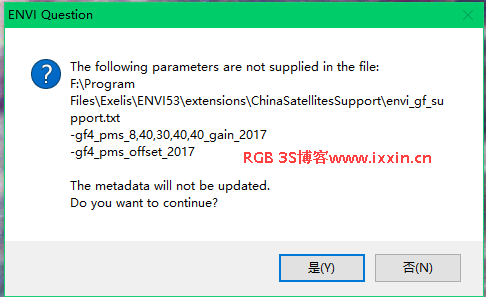

当我们打开17年的影响,发现,会有这个提醒:
错误
简单翻译一下就是说文件当中没有这个参数,根据提示找到那个txt文件,打开看看有啥参数:
2016
我们看到只有2016的参数,然后我又开始在国家资源卫星应用中心找新的参数,文件在这里:https://www.ixxin.cn/2017/02/22/2016gcwjjddbxs/

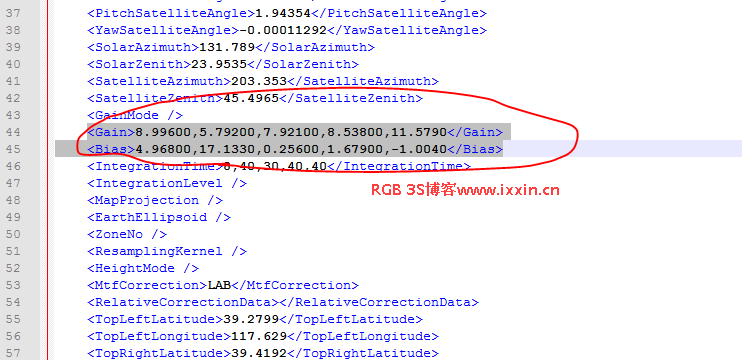

发现也没有,然后只能打开GF-4提供的.XML 元数据文件:
高分-4
我们找到的增益值与偏移量,然后我们修改TXT文件,当然还要注意一下下面的积分时间,如图:
修改

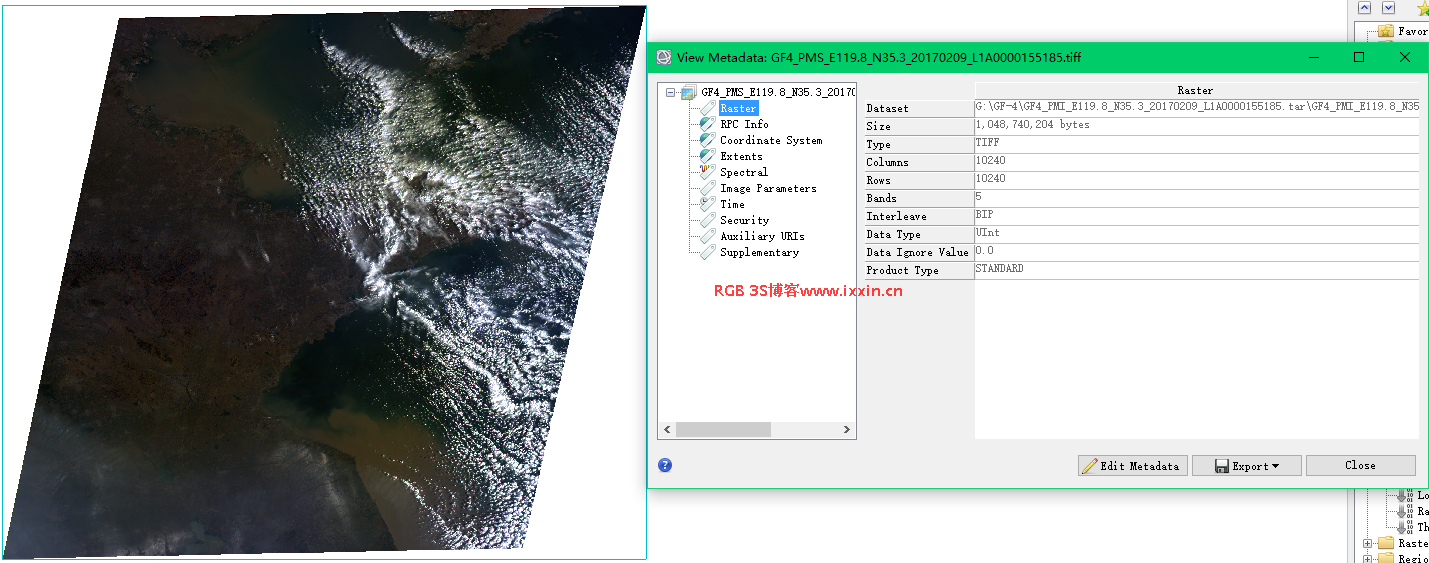

修改之后,我们发现可以直接打开了,并读取到了元数据信息:
读取

结语

打赏直接扫描二维码,打赏名单请看:https://www.ixxin.cn/about.html


xxin blog , 版权所有丨如未注明 , 均为原创丨本网站采用BY-NC-SA协议进行授权 , 转载请注明高分四号卫星通过XML文件打开并读取元数据
喜欢 (0)
支付宝[853060844@qq.com]
分享 (0)
admin
关于作者:
坐标山科大遥感系小鲜肉一枚。
发表我的评论
取消评论
表情 贴图 加粗 删除线 居中 斜体 签到

Hi,您需要填写昵称和邮箱!

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址
(5)个小伙伴在吐槽
  1. 这样填不太准确,因为扩展工具中的公式是 y=gain*DN+offset,17年发布的数据中定标公式不一定是这个。
    匿名2017-03-15 14:53 回复 Windows 7 | Chrome 55.0.2883.87
    • admin
      元数据自带的参数,不用这个插件的时候,高分一号读取的也是这个参数。
      admin2017-03-15 22:46 回复 Windows 10 | Chrome 56.0.2924.87
  2. 楼主,有个问题想请教一下。。元数据中有一个gain,中国资源卫星也提供了一个gain。。该用哪个。。。
    匿名2017-06-21 08:43 回复 Windows 7 | Firefox 53.0
    • admin
      中国资源卫星应用中心
      admin2017-06-26 23:42 回复 Windows 10 | Chrome 58.0.3029.81
  3. 有个问题,下载过GF-4的16年12月份的数据,自带的.xml文件中的积分时间是“6,30,20,30,30”,对应的定标系数是6.86400,4.59800,5.22300,6.37500,8.68100,2.98600,4.14000,1.43900,3.60500,0.33100;但是这个定标系数的数据与ENVI-Extensions插件附带的envi_gf_support.txt中的数据不一致,txt中的对应定标系数是gf4_pms_6,30,20,30,30_gains_2016 = 0.1235, 0.1784, 0.1878, 0.1515, 0.1080,gf4_pms_offsets_2016 = 0.0000, 0.0000, 0.0000, 0.0000, 0.0000。 所以说2017年高分四号元数据.xml文件中的增益值和偏移量,应该也不能直接添加到ENVI的envi_gf_support.txt中吧?个人是这么认为的,博主怎么看?谢谢啦
    匿名2017-06-26 08:49 回复 Windows 7 | Chrome 45.0.2454.101
