图像融合—基于RGB-HLS变换原理
第一步：打开数据

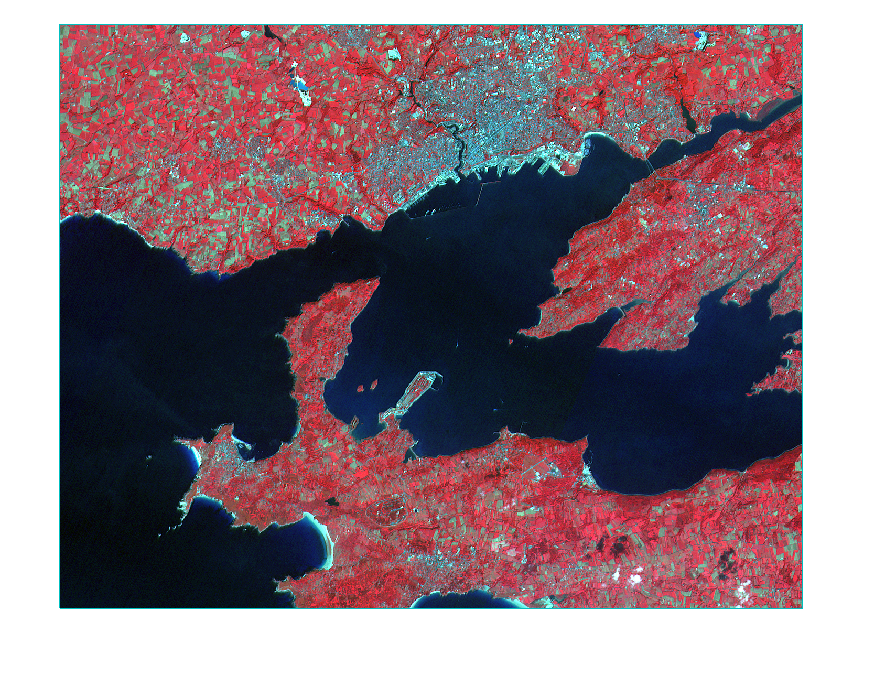

File-open As-SPOT-geoSPOT,分别选择两幅图像。打开如下：
右键图像可以change RGB bands，通过选择不同波段来实现不同的显示。
双击图像可以查看其行列数。首先我们来看那幅SPOT图像（灰色、比较大的那个）的行列数，如下：
第二步：几何配准
将低分辨TM多波段影像放大使其与高分辨SPOT影像行列数一致，从而使其几何位置相对应，即将TM数据重采样。

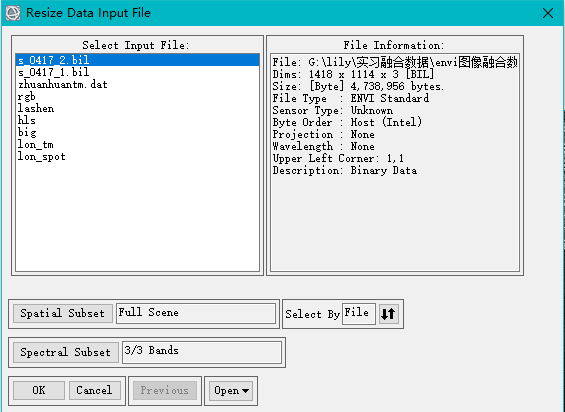

Toolbox-Raster Management-Resize Data工具，选中多波段TM影像。

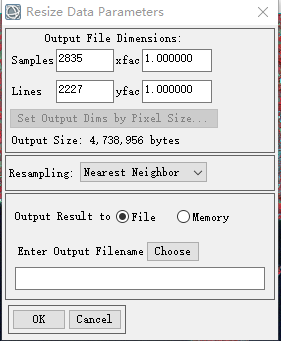

行列号改为SPOT的行列号（上一步通过双击查看到），采样方法选择Nearest Neighbor，
选择存储位置。

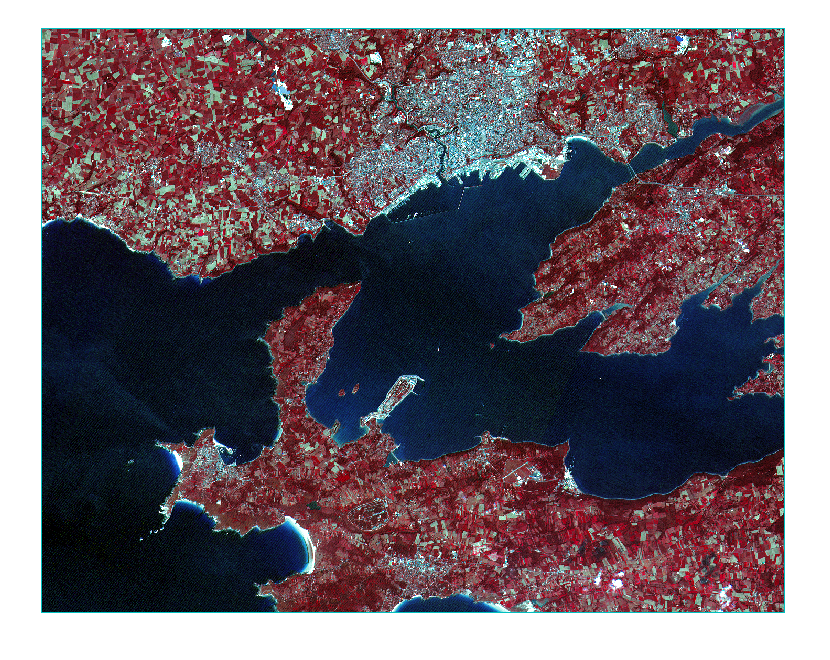

结果：

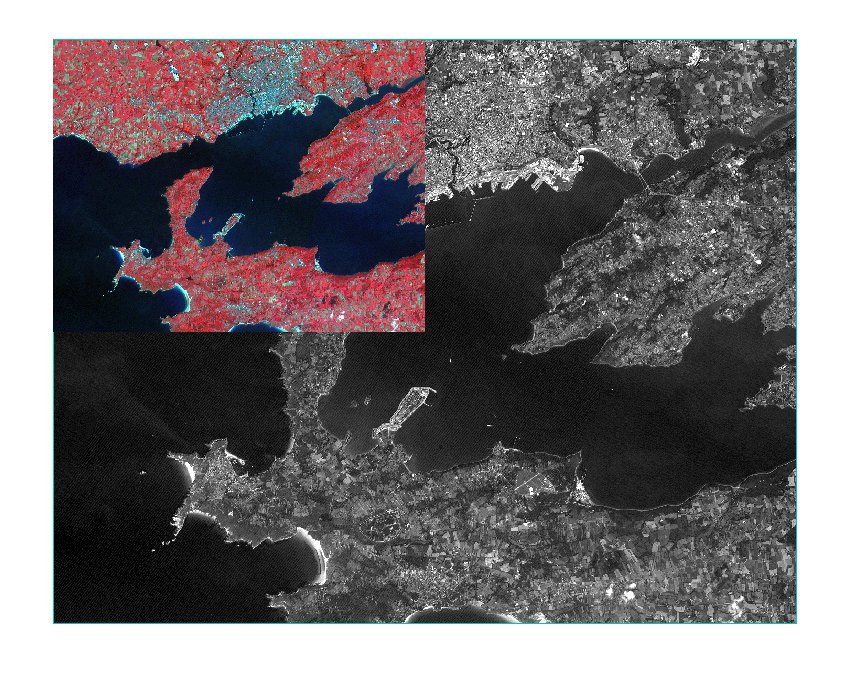

我们发现TM图像变得跟SPOT一样大了。
第三步：RGB-HLS变换

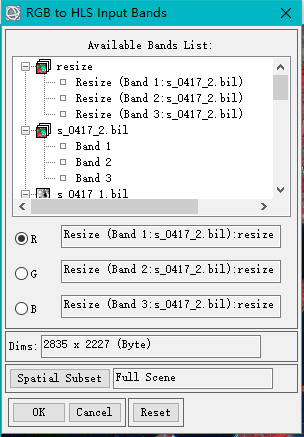

Toolbox-transform-Color Transforms-RGB2HLS
对应选择，如图所示。

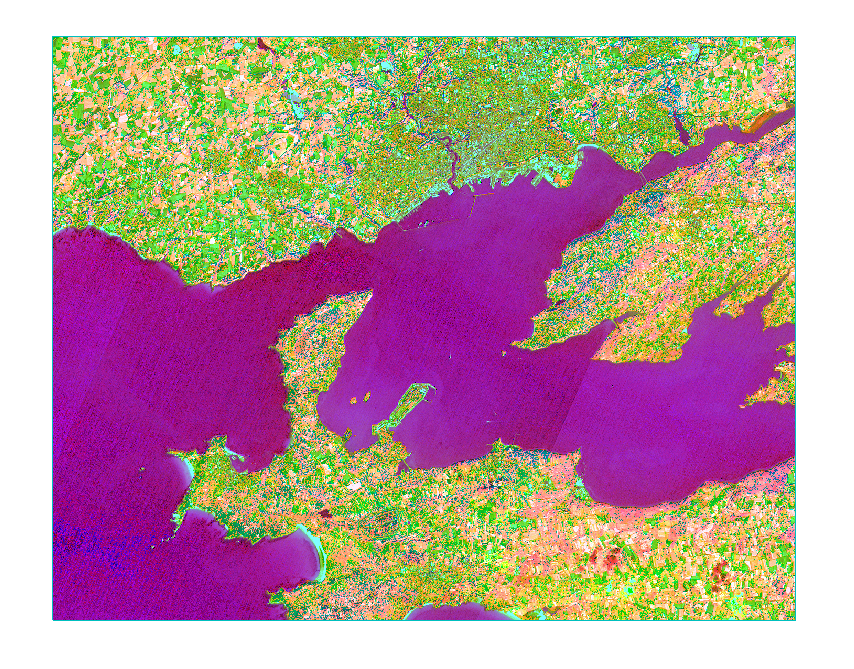

选择存储位置，保存即可。结果如下：

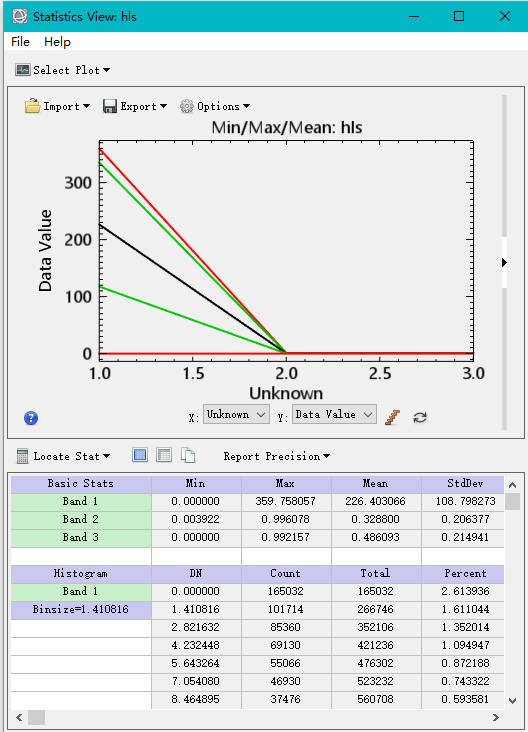

右键点击quick stats:
观察其每个波段的最大值，最小值。
第四步：拉伸spot数据到0-1 之间
Toolbox-Raster Mangement-Stretch Data
选择SPOT影像，点ok。

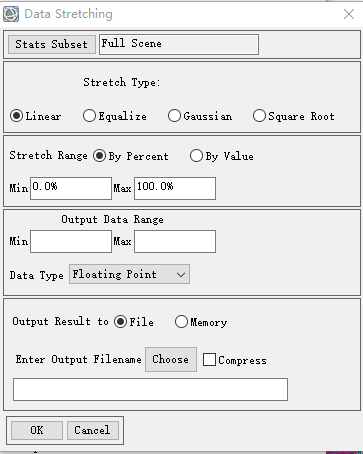

Output Data Range min:0 max:1,其余默认。选择存储位置

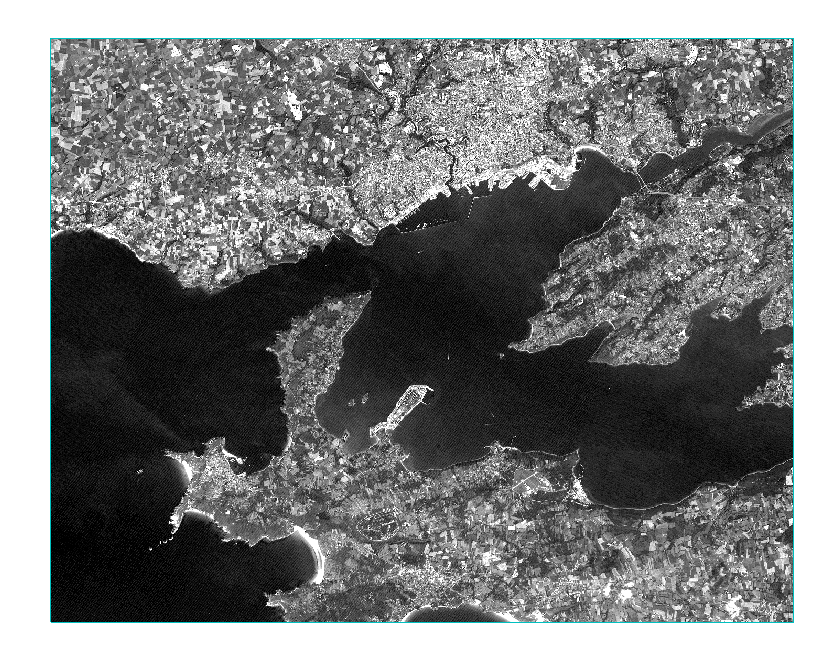

结果如下：
第五步：HLS-RGB反变换。
Toolbox-transform-Color Transforms-HLS2RGB

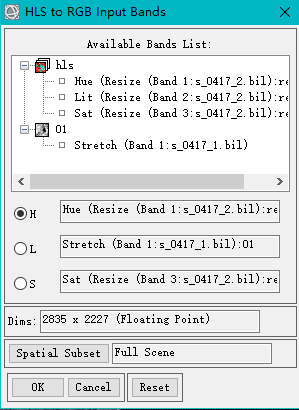

H属性对应变换后的H属性。S对应变换后的S属性。L对应拉伸后的spot数据。点击OK，保存输出文件。
点击ok，选择存储位置，保存即可。
结果如下：
数据下载
点此下载
密码：xomz
